sensor_scan_generation（雷达点云换系与底盘、云台位姿转换）

sensor_scan_generation（雷达点云换系与底盘、云台位姿转换）

这个节点把 loam_interface 输出的雷达位姿和配准点云近似配对，再结合机器人机械 TF，发布底盘 TF、指定机体系的里程计和雷达系扫描点云。当前底盘 TF 的子系为 base_footprint，odometry 消息的子系则为 gimbal_yaw，两者用途不同。

以下按源码与实物 YAML 核对。转换成立的前提是上游输入确实为雷达位姿；上一块记录的内部 IMU／雷达位姿接口缺口仍会影响本节点，不能在这里靠改坐标系名称补齐。

参数

ros__parameters（ROS节点参数）

参数表

sensor_scan_generation:
  ros__parameters:
    use_sim_time: False
    lidar_frame: "front_mid360"
    base_frame: "base_footprint"
    robot_base_frame: "gimbal_yaw"

四项都有作用，本块没有当前完全不使用的参数。三个坐标系参数只在构造时读取，运行时写入同名参数不会更新成员值；后续应用变更需另行授权重启。坐标系名称不属于数值调参，调大／调小均不适用。

参数详解

use_sim_time（系统时间与仿真时间选择）

False 使用系统时间；True 使用 /clock 的 ROS 时间。输入位姿、配准扫描、机械 JointState／TF 和节点应使用一致的时间域，否则按消息时间查询机械 TF 可能失败。

这个开关影响节点与 TF 缓存时钟，但源码计算速度时另用 std::chrono::steady_clock。所以 True 不会让速度自动按仿真时间计算，也不会修复输入点时间单位或时钟同步问题。

lidar_frame（扫描点云的目标雷达系）

输入和输出话题名在源码中固定为相对名，可受节点命名空间或重映射影响；本块没有话题名参数，也没有 odom_frame 参数。坐标系字符串不自动添加节点命名空间。

sensor_scan 是配准扫描转换回雷达系的结果，不会恢复已被 Point-LIO 丢弃的点，也不执行新的估计或运动补偿。位置与点坐标沿用 m，姿态为无量纲四元数，线速度字段按 m/s、角速度字段按 rad/s 表达；速度含义仍需结合下文的源码缺口判断。

节点直接把输入位姿当作雷达位姿，并用其逆变换处理点云；没有核验输入 child_frame_id 是否对应 lidar_frame，也没有验证两种输入的参考系一致。上游若仍是内部 IMU 位姿，雷达→底盘的机械 TF 不能代替缺失的 IMU→雷达外参。

base_frame（底盘位姿TF的目标系）

每个配对回调按点云时间戳查询 front_mid360 ← base_footprint，最大等待0.5秒，不使用上游节点那种一次性初始化缓存。设 T_AB 把 B 系坐标转换到 A 系，O 为输入里程计参考系、L 为雷达、B 为底盘，则计算：

[ T_=T_,T_ ]

当前通过这项结果广播 odom → base_footprint。当底盘静止、只有实际 yaw 转动时，正确的雷达位姿和机械相对 yaw 应能互相抵消，得到基本不动的底盘位姿；这是待验证的转换目标，本轮未进行该项测试。

当前模型中 base_footprint → chassis 是固定连接，高度为 chassis_height=0.0625 m。本节点保留完整三维变换，并不根据名称把底盘投影到地面或强制水平。

两次机械 TF 查询都通过 getTransform；任一次失败都会告警并返回单位变换，回调仍继续发布。例如雷达→底盘查询失败时，底盘位姿会直接变成输入雷达位姿，安装偏移和关节旋转未被扣除。有输出不能证明机械 TF 查询成功。

robot_base_frame（输出云台层里程计的坐标系）

每次回调还按点云时间查询 front_mid360 ← gimbal_yaw，再计算：

[ T_=T_,T_ ]

R 为 robot_base_frame。该位姿写入 odometry，因此当前消息表示 yaw 云台层的原点和姿态。源码的发布器变量虽叫 pub_chassis_odometry_，实际子系取的是 robot_base_frame，不能据变量名把它认作底盘里程计。

MID360 固定在 gimbal_yaw，雷达→yaw 云台层的安装关系固定；雷达→底盘关系则包含实际机械 yaw，随关节角变化。实际 pitch 在 gimbal_pitch_joint，位于雷达挂载层之后，不应进入雷达到这两个目标系的机械变换。两个 odom 关节保持固定，JointState 继续使用 {relative_pitch, relative_yaw, 0, 0}。

当前 fake_vel_transform 也配置为订阅 odometry、使用 gimbal_yaw，两者名称相符。robot_base_frame 决定里程计消息表达的机体系，不单独发布该机体系的 TF；已有机器人 TF 链连接 base_footprint 到 gimbal_yaw。云台独立 yaw 的角运动不能直接当作底盘角运动。

同步与速度计算的源码疑点

两订阅使用 Best Effort、Keep Last 深度1；近似时间同步器 ApproximateTime(100) 的内部队列长度为100；两发布队列深度为2。这些都写在源码中，没有对应 YAML 参数，100 不是输出频率或100毫秒容差。

两个输入必须形成配对才进入发布回调。源码没有设置最大配对时间差，也没有将输入位姿插值到点云时间：位姿取配对的里程计消息，机械 TF 按点云时间查询，输出 TF 与 odometry 都标记为点云时间。近似配对不等于同一采样时刻；实际配对误差和运动影响仍需验证。

速度由连续两次转换后的 robot_base_frame 位姿差分得到，没有使用输入里程计的 twist。有三项明确的实现问题需要记录：

• 时间基准： 分母是两次发布回调之间的真实单调时间，不是两帧消息时间戳之差。仿真加速、减速、暂停或回调积压时，差分速度可能失真；use_sim_time=True 也不会改变这条计算路径。
• 坐标表达： 位置差在输入参考系（当前 odom）中计算，姿态差使用 q_current × q_previous.inverse()，也在该参考系表达；写入 twist 前没有转到 gimbal_yaw。而 ROS 的 Odometry 定义要求速度在 child_frame_id 中表达，当前实现与消息约定不一致。
• 首帧处理： 没有“已收到有效历史位姿”的标志，首帧也会进入差分；previous_transform 未用首帧位姿建立历史，首次 previous_time 与当前时间又相隔很短。首个速度结果可能异常，不能把它作为有效测量。

输出位姿和速度协方差均保持默认零值；源码没有估计不确定性。上述实现问题可以由源码确认，实际速度误差、首帧数值和对下游的影响本轮未运行测量。

启动配置来源

独立默认 base_frame=chassis 与当前整套配置不同。若同时运行当前 robot_state_publisher，已有固定的 base_footprint → chassis，再发布 odom → chassis 会让同一子系出现不同父系的发布；独立默认值不能直接视为与整套启动等价。

整套启动的独立进程和组件模式都使用同一份处理后的参数文件，slam 不会跳过这个接口。本轮在 ysu_ros_humble 中仅加载环境并查询包路径，确认安装后的本包 launch、导航 launch 和两份 YAML 与当前源码一致；未启动节点，也未读取运行节点的有效参数。

已观察与待核实事项

• 源码能确认： 四项参数均有作用；底盘 TF 与 yaw 云台层里程计的区别；机械 TF 按每次点云时间查询；TF 失败继续使用单位变换；近似配对方式；速度的时间、坐标与首帧问题。
• 仿真已观察： 2026-10-08 的静止及约20 cm往返检查覆盖独立 Point-LIO 输出，没有验证本节点的 sensor_scan、底盘 TF、云台层里程计及差分速度；不能据此认定本接口正确。
• 必须实物核实： 雷达与云台安装外参、机械相对 yaw 的零位／方向／弧度单位、关节与雷达数据的时钟一致性，以及上游内部 IMU 位姿到雷达位姿的完整关系。后续获准测试时，应区分底盘运动、独立 yaw 和独立 pitch，分别检查输出；当前重力方向与仿真点时间接口仍保留待核实状态。

实际问题与解决方案

已确认的直接故障：

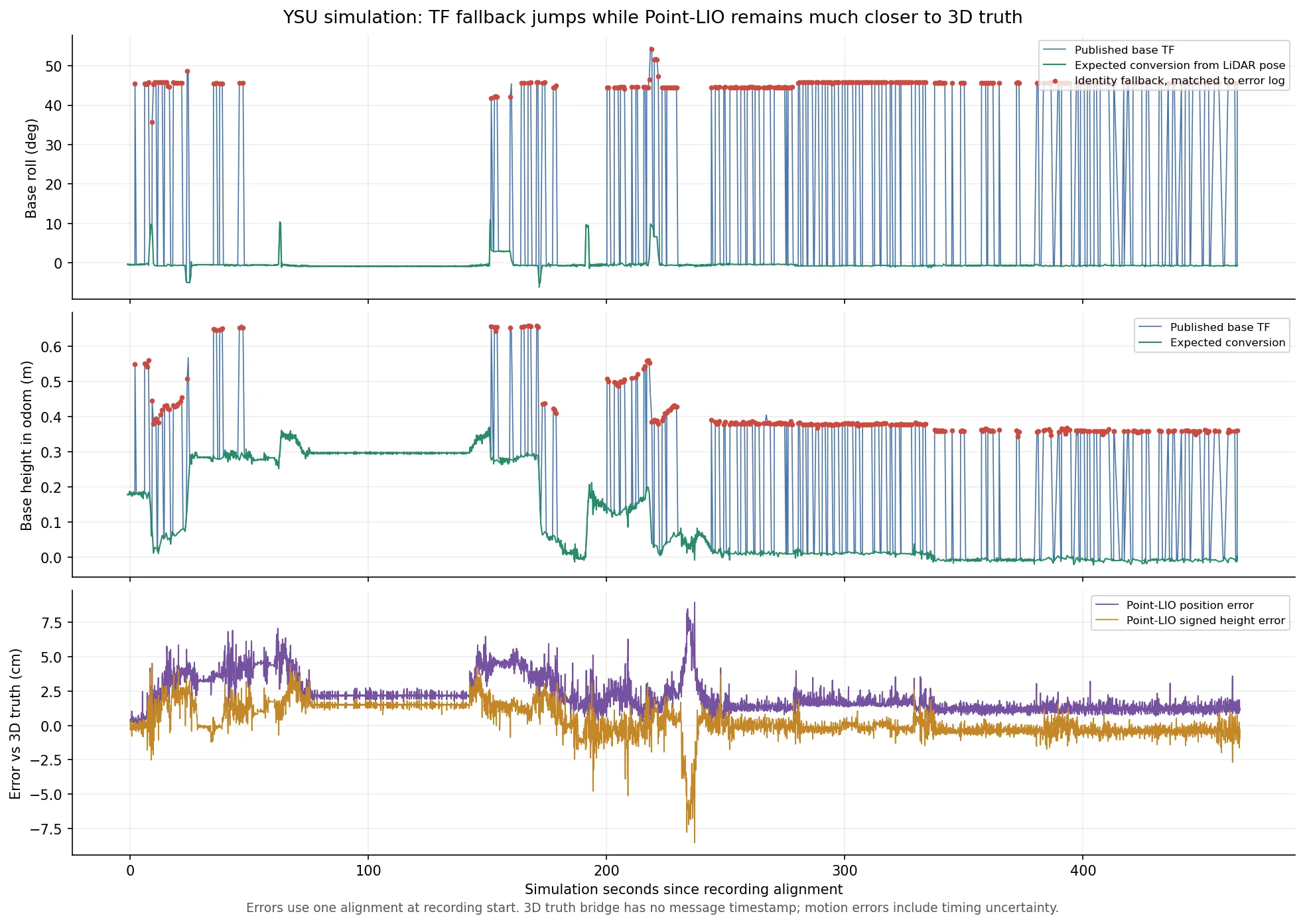

sensor_scan_generation::getTransform() 在 TF 查询失败时返回单位变换，调用者仍把这个结果用于发布 odom → base_footprint。当用于雷达至底盘的查询失败时，发布的底盘位姿接近直接复制雷达位姿，丢掉雷达到底盘的安装旋转与平移。TF 查询恢复时则重新执行正常转换，因此出现突然腾空、倾斜，随后落回原位置的间歇性跳变。

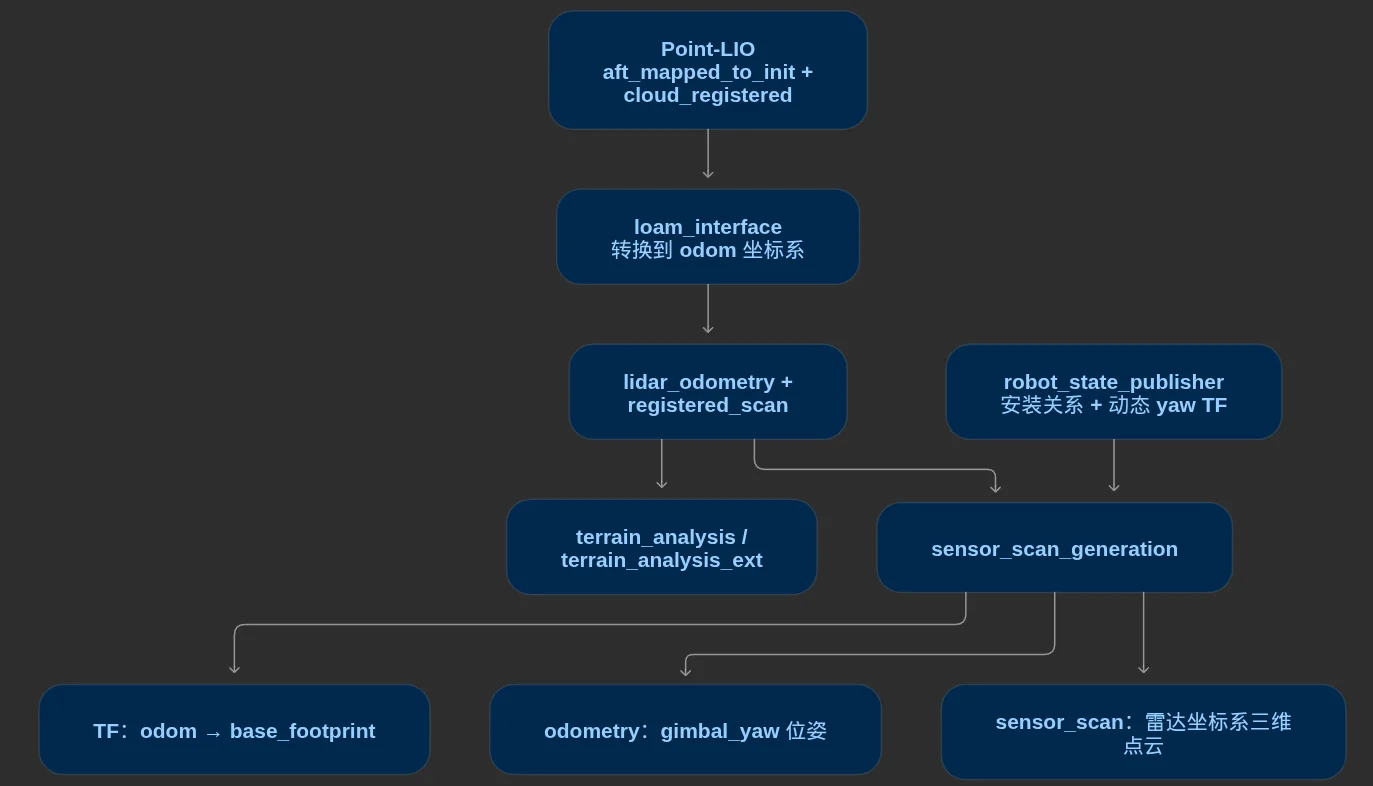

它读取的主要话题是：

它将前两个话题按时间近似配对，然后以点云时间戳查询安装关系。

准确地说，故障顺序是：

1. sensor_scan_generation 查询扫描时刻的雷达到底盘变换失败，这条关系包含动态云台 yaw。
2. 代码用单位变换代替，继续计算并发布 odom → base_footprint。
3. 底盘位姿因此近似变成雷达位姿，带上雷达的安装高度和约 45° 安装倾角。
4. 查询恢复后，底盘 TF 又恢复正常。 查询失败的是雷达与底盘之间的变换；最终“炸掉”的输出是 odom → base_footprint。
