Behavior Tree 的基本概念

对应 BehaviorTree.CPP 3.8 官方文档：Learn the Basic Concepts → Introduction to BTs → Basic Concepts、Types of nodes。

理解行为树，先把三个问题连起来：节点怎样组成树，tick 怎样驱动执行，节点怎样通过状态报告结果。 在此基础上，再区分控制、装饰、条件、动作四类节点。

本文使用通用移动机器人示例。节点逻辑用 C++ 风格伪代码表示；实际节点的继承、注册和 XML 配置将在完整程序中学习。

节点怎样组成一棵树

Behavior Tree，简称 BT，是一棵由 TreeNode 组成的层次化任务树：

Mission                   [ControlNode]
├── CheckBattery          [ConditionNode]
├── Inverter              [DecoratorNode]
│   └── IsPathBlocked     [ConditionNode]
└── NavigateToGoal        [ActionNode]

树中的位置关系是：

同一个节点可以既是子节点，又是父节点。例如 Inverter 在 Mission 下面，同时又包含 IsPathBlocked。

上层节点组织任务，叶子节点检查条件或执行操作。叶子节点内部仍然可以调用普通函数、读取传感器数据或请求外部服务；“没有子节点”只针对行为树结构。

这里的 Mission 是示例名称，没有规定具体控制规则。图中的包含关系也没有规定每次执行一定会经过哪些节点。

tick 向下传播，状态向上返回

tick 表示让节点执行一次当前逻辑

官方文档中的 “tick a node”，可以理解为调用这个节点的执行回调。

外部从根节点发起一次 tick；有子节点的节点按照自己的规则决定是否继续传播、传播给谁，以及传播多少次：

外部程序
   ↓ tick
根节点
   ↓ 按规则传播 tick
中间节点
   ↓ 按规则传播 tick
叶子节点
   ↓ 检查条件或执行操作

叶子节点返回状态，中间节点处理子节点的结果，再向更上层返回自己的状态：

根节点
   ↑ 自己组织的任务的状态
中间节点
   ↑ 子节点状态
叶子节点

子节点只有被父节点 tick 时，才会执行相应回调。 因此，一次根节点 tick 不等于遍历整棵树；树中的某些分支可能完全没有执行。

父节点拿到子节点结果后，也不一定原样返回。它可以继续执行其他子节点、转换结果，或者报告这部分任务仍在运行，具体取决于节点规则。

和 FSM 的 update() 联系起来

在非阻塞 FSM 中，外部周期性调用 fsm.update()，根据当前状态推进任务。行为树同样需要外部持续驱动，但内部沿树结构组织执行。

在 BehaviorTree.CPP 3.8 中，单次驱动树的常见入口是 tickRoot()，可对照官方 3.8.7 bt_factory.h：

// 从根节点开始一次执行，取得整棵树这次返回的状态
BT::NodeStatus status = tree.tickRoot();

实际节点执行通常经过框架的 executeTick() 入口，再进入节点自己的 tick() 等回调。 概念上的“tick 一个节点”包含了这个调用过程，不需要业务代码绕过框架直接调用每个节点的回调。

外部如何安排下一次 tick，以及使用哪些循环接口，后面在完整程序中说明。

节点通过状态报告执行结果

一个节点被 tick 后，正常通过以下三个状态报告本次执行结果：

例如电量不足时，CheckBattery 返回 FAILURE，表示“电量足够”这个条件不成立；它本身不代表程序异常，也不一定让整棵树失败。父节点还要决定如何处理。

对于 NavigateToGoal，返回 SUCCESS 则表示导航成功完成，不能仅因为导航请求已经发出，就报告已经成功到达。

因此，SUCCESS、FAILURE 的具体业务含义由节点职责决定，不能一概替换成布尔值 true、false。

RUNNING 表示任务未结束，当前调用先返回

导航需要时间，典型过程是：

第 1 次 tick 到导航节点：启动导航     → RUNNING
第 2 次 tick 到导航节点：检查进度     → RUNNING
第 3 次 tick 到导航节点：已经成功到达 → SUCCESS

如果最终导航失败，最后一次结果就是 FAILURE。SUCCESS 和 FAILURE 都是这次任务的结束结果，RUNNING 则表示尚未结束。

实现非阻塞动作时，每次回调只启动任务或快速检查当前进度，然后返回。RUNNING 表示任务还没完成，不是函数一直不返回。

例如，在驱动树的线程中这样等待，会卡住这次执行：

// 不适合直接放进非阻塞动作的 tick() 中
while (!GoalReached())
{
    // 一直等到机器人到达，导致这次 tick 无法及时返回
}

持续任务应在后续 tick 中继续检查，具体示例见下面的动作节点。

IDLE 是未执行或已重置的状态

BehaviorTree.CPP 内部还有 BT::NodeStatus::IDLE，表示节点尚未开始执行，或者已被重置回初始状态：

IDLE → 收到 tick → RUNNING → 后续 tick → SUCCESS / FAILURE

可以立即完成的节点也可能从 IDLE 直接得到 SUCCESS 或 FAILURE。

IDLE 用于表示节点生命周期中的状态，普通执行回调不应把它作为执行结果返回。以后再次执行已经结束的任务时，还涉及框架的状态重置；具体机制留到节点实现时学习。

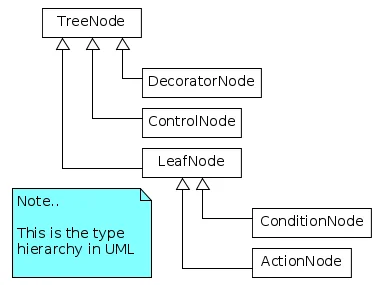

四类节点分别负责什么

子节点数量只计算直接挂在当前节点下面的节点。例如开头的 Mission 有三个直接子节点；IsPathBlocked 是它的后代，但不是直接子节点。

ControlNode：组织子节点

控制节点根据自身规则、当前状态，以及子节点返回的结果，决定 tick 哪个子节点和自己返回什么状态。

它可以包含条件、动作、装饰节点，也可以继续包含控制节点：

Mission                   [ControlNode]
├── NavigateTask          [ControlNode]
│   ├── CheckPathClear    [ConditionNode]
│   └── NavigateToGoal    [ActionNode]
└── StopRobot             [ActionNode]

这样就能将大任务拆成子任务，再由子任务组织更具体的检查和操作。控制节点既可以处于根部，也可以嵌套在其他节点下面。

控制节点的子节点是有顺序的：横向图通常从左到右表示，本教程的竖向树结构从上到下表示。这个顺序会参与具体控制规则，但不保证每次 tick 都执行全部子节点。

Sequence 和 Fallback 都属于 ControlNode，具体规则下一篇集中学习。

1 到 N 个 是这一大类的数量范围；某些具体控制节点还要求固定数量的子节点，不能把这个范围理解为所有控制节点都接受任意数量。

DecoratorNode：包装一个子节点

装饰节点收到 tick 后，按自己的规则决定是否、何时、多少次 tick 唯一的子节点，并处理它的执行结果。

按照 3.8 官方装饰节点文档，不同装饰节点可以转换结果、重复执行，或中止子节点；每一种只提供自身规定的行为。

例如 Inverter 对成功、失败取反：

Inverter                  [DecoratorNode]
└── IsPathBlocked         [ConditionNode]

IsPathBlocked 检查“路径被堵住了吗”。有障碍物返回 SUCCESS，没有障碍物返回 FAILURE；加上 Inverter 后，这部分树表达的判断就变成“路径没有被堵住吗”。

取反逻辑可以写成：

BT::NodeStatus Inverter::tick()
{
    // 只展示状态转换，省略框架内部的状态维护
    BT::NodeStatus child_status = child.executeTick();

    if (child_status == BT::NodeStatus::SUCCESS)
    {
        return BT::NodeStatus::FAILURE;
    }

    if (child_status == BT::NodeStatus::FAILURE)
    {
        return BT::NodeStatus::SUCCESS;
    }

    // 尚未完成时，保持 RUNNING
    return BT::NodeStatus::RUNNING;
}

例子中的条件节点不会返回 RUNNING；（一般执行起来需要一段时间的才可能返回就RUNNING，而一些能瞬间就知道结果的，不会返回RUNNING。） 表中保留这一行，是因为 Inverter 也能包装支持持续执行的节点。

装饰节点可以位于根部，也可以夹在其他节点之间。它唯一的子节点既可以是叶子，也可以是一整棵子树的入口：

Timeout                   [DecoratorNode]
└── NavigateTask          [ControlNode]
    ├── CheckPathClear    [ConditionNode]
    └── NavigateToGoal    [ActionNode]

这里 Timeout 仍然只有一个直接子节点，下面有多少后代不影响这个数量限制。超时、重试、重复等具体规则将在控制与装饰规则一篇中学习。

ConditionNode：检查条件

条件节点是叶子节点，没有子节点。它通常读取已有数据，快速判断当前条件是否成立。

官方要求 ConditionNode 不应改变系统，也不能返回 RUNNING。

例如检查机器人电量：

BT::NodeStatus CheckBattery::tick()
{
    // battery_level 是已经获得的电量数据，单位为百分比
    const double minimum_battery_level = 20.0;

    if (battery_level >= minimum_battery_level)
    {
        return BT::NodeStatus::SUCCESS;
    }

    return BT::NodeStatus::FAILURE;
}

这个节点只判断电量，不会顺便启动充电。如果需要执行充电操作，应交给 StartCharging 等动作节点。

条件节点只有被 tick 时才会检查。将它放在导航节点旁边，不等于它会一直在后台监控电量；下一轮是否重新检查，仍取决于父节点有没有再次 tick 它。

如果需求是“等待直到电量足够”，其中包含持续等待过程，应使用能表达持续执行的动作或树结构，不能让条件节点用 RUNNING 表示等待。

ActionNode：执行操作

动作节点也是叶子节点。它可以设置指示灯、发送停止命令，或向外部导航系统发起任务并检查结果。

判断和操作的区别，可以通过这两个节点看清：

动作分为同步与异步两种：

例如能立即完成的本地指示灯设置适合同步执行； 导航需要等待机器人移动，适合异步执行。

在 3.8 中，SyncActionNode 明确禁止返回 RUNNING，否则框架会抛出异常。 ActionNode 是本节使用的分类名称； 实际 C++ 类的共同基类叫 ActionNodeBase，后面常用 SyncActionNode 和 StatefulActionNode 实现动作。

相关接口可对照官方 3.8.7 action_node.h。

用导航任务串起 tick、状态与节点职责

下面用一个导航动作说明持续任务怎样执行。navigation_started 表示保存在节点里的成员状态，初始为 false；导航接口本身应快速返回，实际移动由外部导航系统完成。

BT::NodeStatus NavigateToGoal::tick()
{
    // 第一次执行时发送请求，不在每次 tick 时重复启动
    if (!navigation_started)
    {
        StartNavigation();
        navigation_started = true;
    }

    if (NavigationFailed())
    {
        navigation_started = false;
        return BT::NodeStatus::FAILURE;
    }

    if (GoalReached())
    {
        navigation_started = false;
        return BT::NodeStatus::SUCCESS;
    }

    // 任务仍在进行，当前调用先返回
    return BT::NodeStatus::RUNNING;
}

这是执行语义的伪代码，省略了请求发送失败、取消以及框架状态重置等实现细节。实际使用 StatefulActionNode 时，会通过 onStart()、onRunning()、onHalted() 分别组织启动、运行检查和中止处理。

假设父节点这次选择了导航动作，执行过程是：

外部 tick 根节点
    ↓
父节点按规则 tick NavigateToGoal
    ↓
启动或检查导航
    ↓
RUNNING / SUCCESS / FAILURE
    ↑
父节点处理结果，返回自己的状态
    ↑
外部程序取得根节点的结果

导航返回 RUNNING 后，需要外部再次驱动树，并且父节点再次选择这个动作，执行才会继续到达它。RUNNING 本身不会安排下一次 tick，也不会自动创建后台线程；实际工作如何继续，由节点实现和外部系统决定。

如果上层切换任务并中止导航，动作还需要取消尚未完成的请求、清理内部状态。 这个过程不能只靠返回 FAILURE 代替，后面实现持续任务时再展开。

回看整棵树：控制节点组织执行，装饰节点调整执行规则，条件节点判断，动作节点操作。Root、Parent、Child、Leaf 则描述它们的位置关系，不是额外四种节点类型；一棵只有一个动作节点的树，也可以直接以这个动作为根节点。

下一篇集中学习 Sequence、Fallback 和常用装饰节点，用具体规则把这些节点组合起来。
